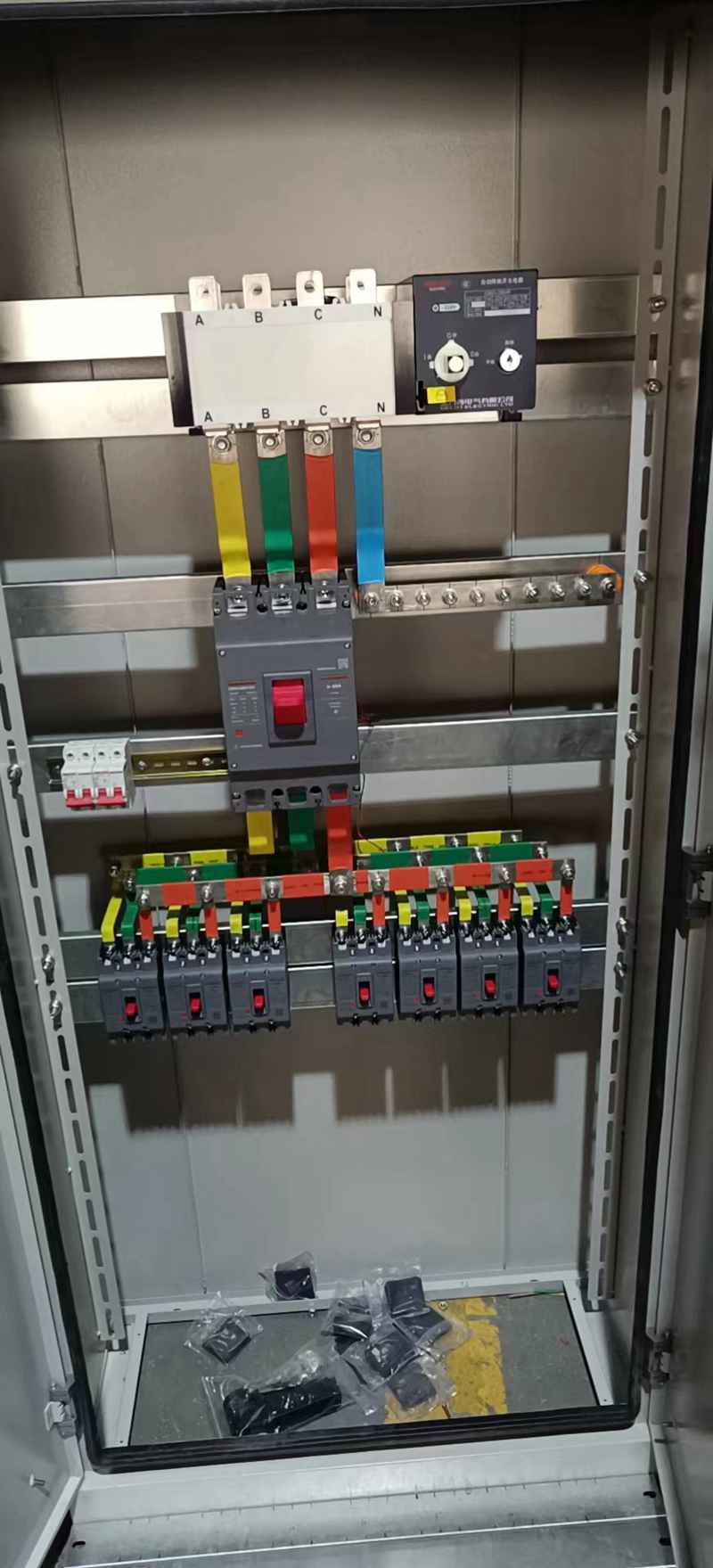

开关柜:
按必定的线路方案将一次设备、二次设备拼装而成的成套配电装置,是用来对线路、设备施行操控、保护。可分为固定式和手车式,而按进出线电压等级又能够分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。开关柜的结构大体相似,首要分为母线室、断路器室、二次操控室(仪表室)、馈线室,各室之间一般有钢板阻隔。
内部元器材包括:母线(汇流排)、断路器、惯例继电器、归纳继电保护装置、计量仪表、阻隔刀、指示灯、接地刀等。
从使用角度划分
1、进线柜:
又叫受电柜,是用来从电网上接受电能的设备(从进线到母线),一般装置有断路器、CT、PT、阻隔刀等元器材。出线柜也叫馈电柜或配电柜,是用来分配电能的设备(从母线到各个出线),一般也装置有断路器、CT、PT、阻隔刀等元器材。
2、母线联络柜
也叫母线分断柜,是用来连接两段母线的设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满意用户选择不同运转方式的要求或确保故障状况下有选择的切除负荷。PT柜电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功用。内部首要装置电压互感器PT、阻隔刀、熔断器和避雷器等。
3、阻隔柜
是用来阻隔两端母线用的或者是阻隔受电设备与供电设备用的,它能够给运转人员提供一个可见的端点,以便利维护和检修作业。由于阻隔柜不具有分断、接通负荷电流的能力,所以在与其合作的断路器闭合的状况下,不能够推拉阻隔柜的手车。在一般的使用中,都需求设置断路器辅助接点与阻隔手车的联锁,避免运转人员的误操作。
黄石工地配电柜4、电容器柜
也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功补偿,首要的器材就是并联在一起的成组的电容器组、投切操控回路和熔断器等保护用电器。一般与进线柜并排装置,能够一台或多台电容器柜并排运转。电容器柜从电网上断开后,由于电容器组需求一段时间来完结放电的过程,所以不能直接用手触摸柜内的元器材,尤其是电容器组;在断电后的必定时间内(根据电容器组的容量大小而定,如:1分钟),不允许从头合闸,避免发生过电压损坏电容器。作自动操控功用时,也要注意合理分配各组电容器组的投切次数,避免出现一组电容器损坏,而其他组却很少投切的状况。
黄石工地配电柜5、计量柜
首要用来作计量电能用的(千瓦时),又有高压、低压之分,一般装置有阻隔开关、熔断器、CT、PT、有功电度表(传统仪表或数字电表)、无功电度表、继电器、以及一些其他的辅助二次设备(如负荷监控仪等)
6、GIS柜
又叫关闭式组合电器柜,它是将断路器、阻隔开关、接地开关、CT、PT、避雷器、母线等关闭组合在金属壳体内,然后以绝缘功能和灭弧功能良好的气体(一般用六氟化硫SF6)作为相间和对地的绝缘措施,适用于高电压等级和高容量等级的电网中,用作受配电及操控。黄石工地配电柜
